一、系統概述
1.1 方案背景
冷鏈運輸是指在運輸全過程中，無論是裝卸搬運、變更運輸方式、更換包裝設備等環節，都使所運輸貨物始終保持一定溫度的運輸。冷鏈運輸方式可以是公路運輸、水路運輸、鐵路運輸、航空運輸，也可以是多種運輸方式組成的綜合運輸方式。冷鏈運輸是冷鏈物流的一個重要環節。
冷鏈運輸的對象主要分為三大類：
（1）鮮活品：蔬菜、水果；肉、禽、蛋；水產品、花卉產品。
（2）加工食品：速凍食品、禽、肉、水產等包裝熟食、冰淇淋和奶制品；快餐原料。
（3）醫藥品：各類針劑、藥劑
中國因丟棄腐爛食品而造成的浪費每年達到700億元人民幣，占食品生產總值的20％之多。一些食品在運輸過程當中因無法長期保鮮而被丟棄。專家稱這種浪費現象主要是由于缺少“冷鏈運輸”體系而造成的。
鮮活易腐貨物運輸中，除了少數部分確因途中照料或車輛不適造成死亡外，其中大多數都是因為發生腐爛所致，發生腐爛的原因，對于動物性食品來說，主要是微生物的作用。對于植物性食品來說，腐爛的原因主要是呼吸作用所致。清楚了鮮活易腐貨物腐爛變質的原因，就可以得出低溫可以抑制微生物的增長，減緩呼吸作用，達到延長鮮活易腐貨物的保存實踐的目的。冷鏈運輸過程必須依靠冷凍或冷藏等專用車輛進行，冷凍或冷藏專用車輛除了需要有一班貨車相同的車體與機械之外，必須額外在車上設置冷凍或冷藏與保溫設備。在運輸過程中要特別注意必須是連續的冷藏，因為微生物活動和呼吸作用都隨著溫度的升高而加強，如果運輸中各環節不能保證連續冷藏的條件，那么貨物就有可能在這個環節中開始腐爛變質。在運輸時，應該根據貨物的種類、運送季節、運送距離和運送地方確定運輸方法。在運輸過程中，盡量組織“門到門”的直達運輸，提高運輸速度，溫度要符合規定。為保持冷凍貨物的冷藏溫度，可緊密堆碼，水果、蔬菜等需要通風散熱的貨物，必須在貨件之間保留一定的空隙，以確保貨物的完好。
冷鏈運輸要求在中、長途運輸及短途配送等運輸環節的低溫狀態。它主要涉及鐵路冷藏車、冷藏汽車、冷藏船、冷藏集裝箱等低溫運輸工具。在冷藏運輸過程中，溫度波動是引起貨物品質下降的主要原因之一，所以運輸工具應具有良好性能，在保持規定低溫的同時，更要保持穩定的溫度，遠途運輸尤其重要。
1.2 建設目標
氣象以藥品運輸管理為標準，GSP藥品經營質量管理規范:
冷庫溫度應達到 2~10℃； 陰涼庫溫度不超過 20℃； 常溫庫溫度為 0~30℃；
各庫房相對濕度應保持在 45~75%之間；存藥品相對濕度為35%—75%。
在新版的《藥品經營質量管理規范》（以下簡稱GSP）中為加強藥品冷鏈管理，規范對冷鏈保溫箱提出了3點要求：
冷藏箱、保溫箱具有良好的保溫性能；冷藏箱具有自動調控溫度的功能，保溫箱配備蓄冷劑以及與藥品隔離的裝置。
冷藏、冷凍藥品運輸過程中，應當實時采集、記錄、傳送冷藏車、冷藏箱或保溫箱內的溫度數據。運輸過程中溫度超過規定范圍時，溫濕度自動監測系統應當實時發出報警指令，由相關人員查明原因，及時采取有效措施進行調控。
使用冷藏箱、保溫箱運送冷藏藥品的，應當按照經過驗證的標準操作規程，進行藥品包裝和裝箱操作。
1.3 設計依據
■ 藥品監督部門頒布的新版《藥品經營質量管理規范》
■ CFDA發布的《醫療器械冷鏈（運輸、貯存）管理指南》
■ GB9237制冷和供熱用機械制冷系統安全要求
■ GB/T21145-2007運輸用冷凍機組
■ JB/T4330制冷和空調設備噪聲的測定
■ JB/T7249制冷設備術語
■ QC/T450保溫車、冷藏車技術條件
■ JT/T198營運車輛技術等級劃分和評定要求 JT/T650冷藏保溫廂式掛車通用技術條件
二、 系統簡介

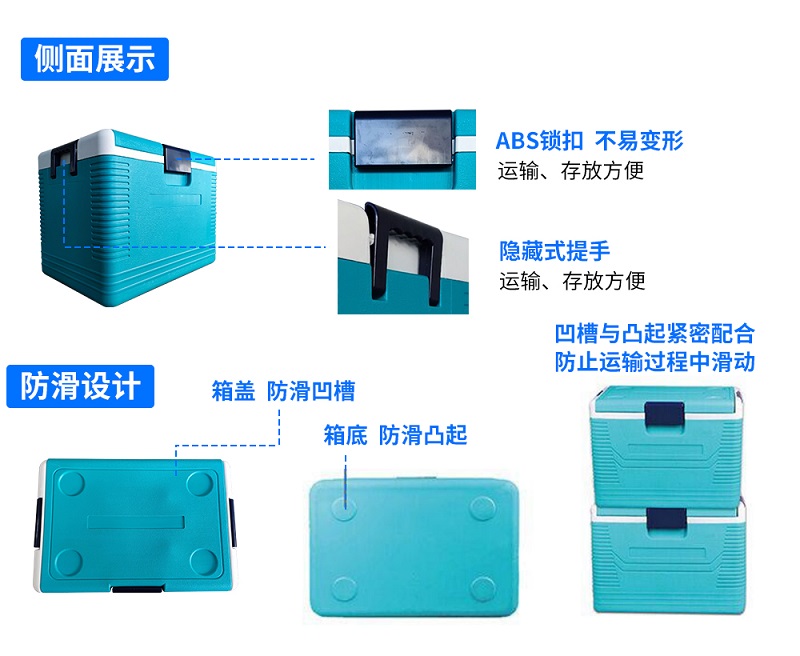

2.1 冷鏈保溫箱簡介
山東仁科根據冷鏈運輸中溫濕度的實際情況設計出一套專門應用于冷鏈運輸溫濕度監測的解決方案，該方案由冷鏈保溫箱和環境監控云平臺組成。可以對藥品運輸過程中的溫濕度數據進行不間斷監測和記錄，數據定時自動上傳至電腦軟件端顯示、存儲，超限及時告警。有效防范儲存過程中可能發生的影響藥品質量安全的風險，確保藥品質量安全。
易運輸：保溫箱體型相對較小，不受空間限制，能夠極大限度地降低運輸成本。還具有“長時控溫”和“小巧輕便”兩大特點，保溫時效長，到達一些基礎設施相對落后的地區后，能夠很好地發揮其“移動小冷庫”的優勢，可通過各種交通工具運至目的地。
無線通信網絡：如果運輸服務的網絡不夠發達，還可選擇安裝GPRS數據卡。國內GPRS已實現全國覆蓋，只要能打電話的地方，便能夠使用GPRS實時上傳數據，保證工作人員在遠程監管保溫箱內的溫度，保障疫苗運輸的安全和高效。
2.1.1 技術參數
|
供電 |
10~30VDC |
|
功耗 |
0.5W(平均功耗) |
|
通信接口 |
GPRS/GSM，中國移動或中國聯通的手機網絡 |
|
數據上傳 |
GPRS進行數據上傳，數據上傳間隔10S-1000S可設 |
|
參數設置 |
短信參數設置，支持中英文混合短信 |
|
報警功能 |
溫濕度越限短信報警、振鈴語音報警、市電斷電來電短短信報警、振鈴語音報警；就地聲光報警 |
|
內部存儲 |
記錄周期1分-24小時可設置，記錄容量：65000組 |
|
變送器電路工作溫度 |
-20℃~+60℃，0%RH~80%RH |
|
探頭溫度量程 |
-40℃~+120℃，默認-40℃~+80℃ |
|
探頭濕度量程 |
0%RH-100%RH |
|
保溫時間 |
48h |
|
備用電池工作時間 |
壁掛式 |
≥5天 |
|
嵌入式 |
≥7天 |
2.2 冷鏈保溫箱記錄儀選型
■ 專注所以專業
嵌入式溫濕度記錄儀我司基于CFDA發布的《醫療器械冷鏈（運輸、貯存）管理指南》研發的溫度記錄儀，只需一張SIM卡，就可通過網絡基站將采集到的溫濕度數據上傳到云服務器（云平臺），云平臺完全中性、免費、24小時不間斷運行，4G通訊月流量小于30M。
■ 液晶顯示，實時采集溫度數據，更新時間為一分鐘一次。
■ 測量范圍-40℃~+80℃，測量分辨率 0.1℃，測量精度±0.5℃。
■ 通過 4G 方式將數據上傳本公司免費提供的監控云平臺。
■ 自帶 GPS 定位，上傳定位，以及速度（選配）。
■ 可直接連接藍牙打印機，打印數據間隔可設置，正常存儲間隔和報警存儲間隔單獨設置。
■ 數據上傳間隔 1 分鐘，用戶也可自由設置。
■ 溫度超限可實現就地聲光報警、短信告警（1~5 個責任人可自由設定）。
■ 超大存儲芯片，可存儲 65000 組數據。
■ 內置大容量鋰電池，一次充電可使用 7 天。

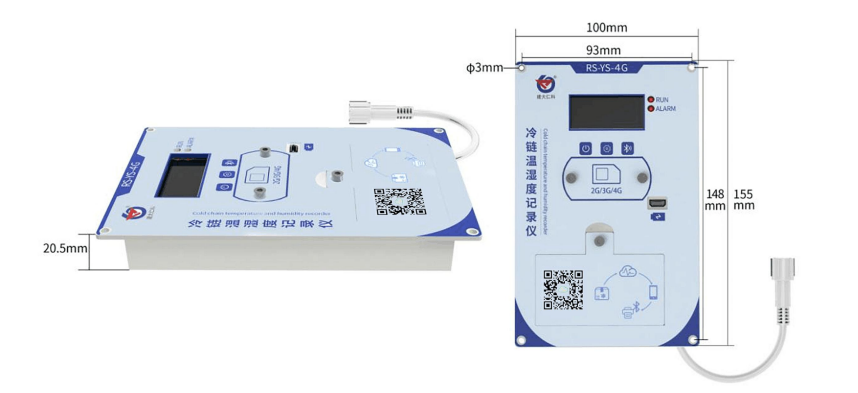

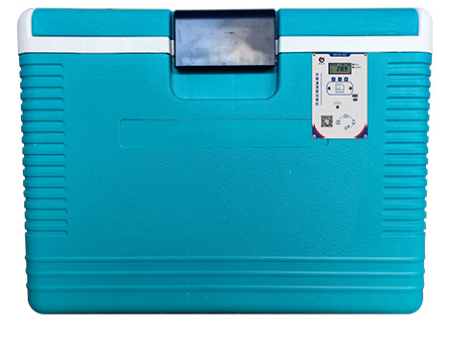

安裝示意：

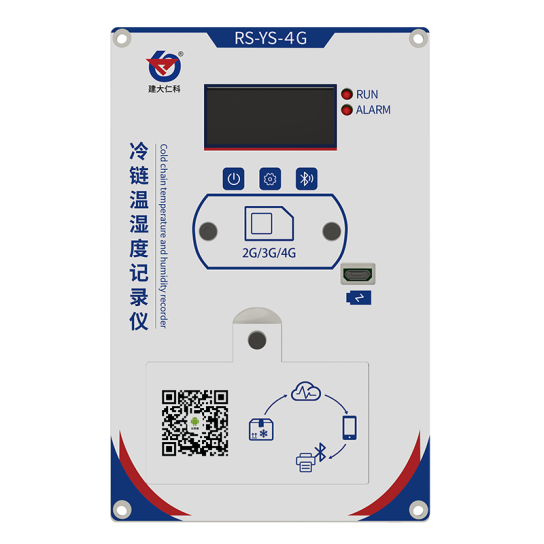

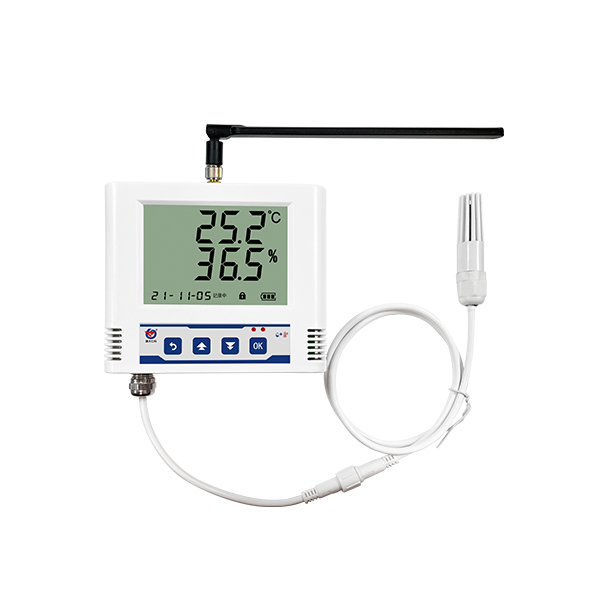

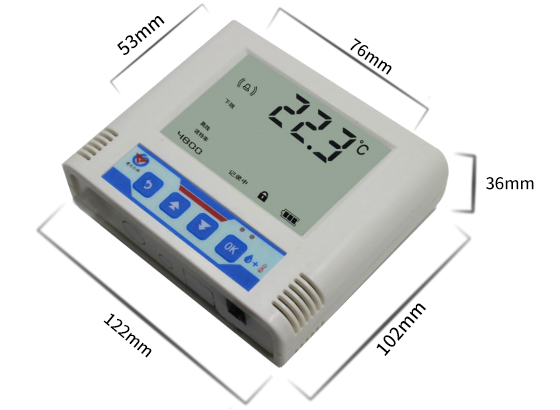

RS-YS-4G-B系列是基于4G傳輸的溫濕度變送器，只需一張移動或聯通的SIM卡，就可 以通過網絡基站將采集的溫濕度數據上傳到服務器，4G通訊月流量小于30M。可接入我司 RS-RJ-K軟件平臺及本公司免費提供的環境監控云平臺。
■ 瑞士原裝溫濕度測量單元，探頭線最長可達 30 米 ?
■ 采用 4G 傳輸方式，無需現場布線，無距離限制 ?
■ 可實現斷電告警、來電告警 ?
■ 內置存儲，通信恢復后，自動續傳已存數據 ?
■ 設備參數全部通過短信配置與查詢，簡單方便 ?
■ 溫濕度采集頻率 2S/次，數據上傳頻率 5S~10000 S/次可設 ?
■ 內置報警功能，可進行報警的上下限值及回差值設置 ?
■ 具有 2 路常開觸點，可任意關聯報警事項輸出 ?
■ 內置一路蜂鳴器，外延一路聲光報警器（選配），可實現超限聲光報警 ?
■ 可實現超限短信告警、振鈴語音告警 ?
■ 可接免費的 RS-RJ-K 軟件平臺及環境監控云平臺 ?
■ 適應 DC10~30V 寬電壓供電或內置備用電池供電

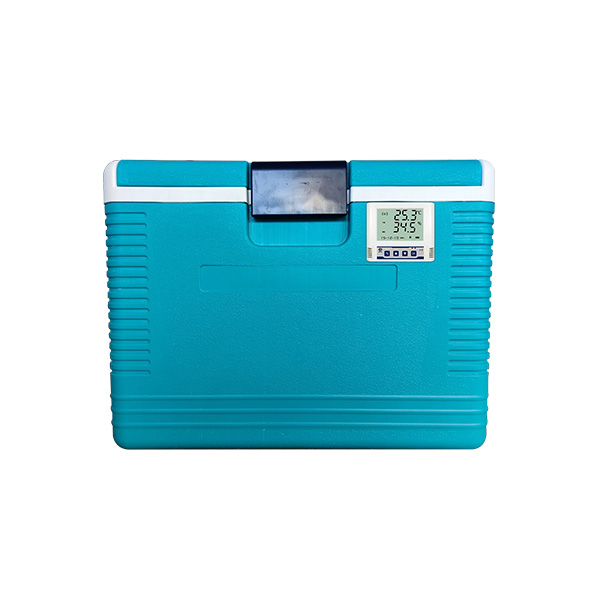

安裝示意：

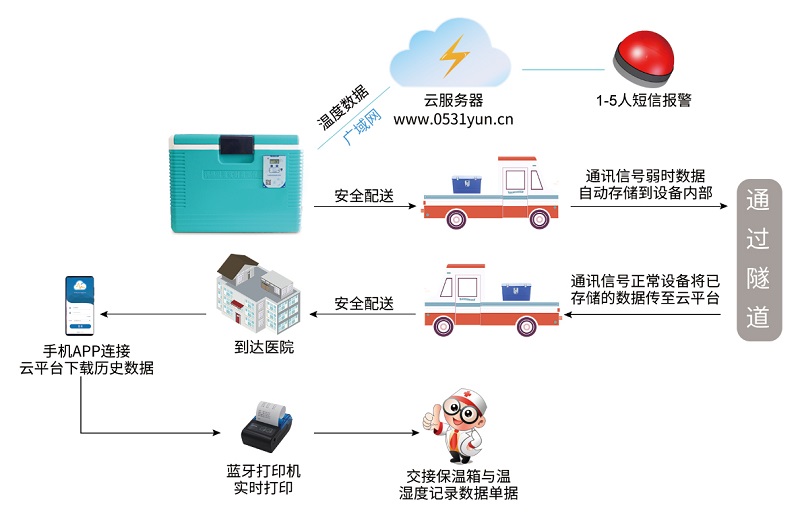

2.3 冷鏈保溫箱（壁掛式/嵌入式）記錄儀拓撲圖

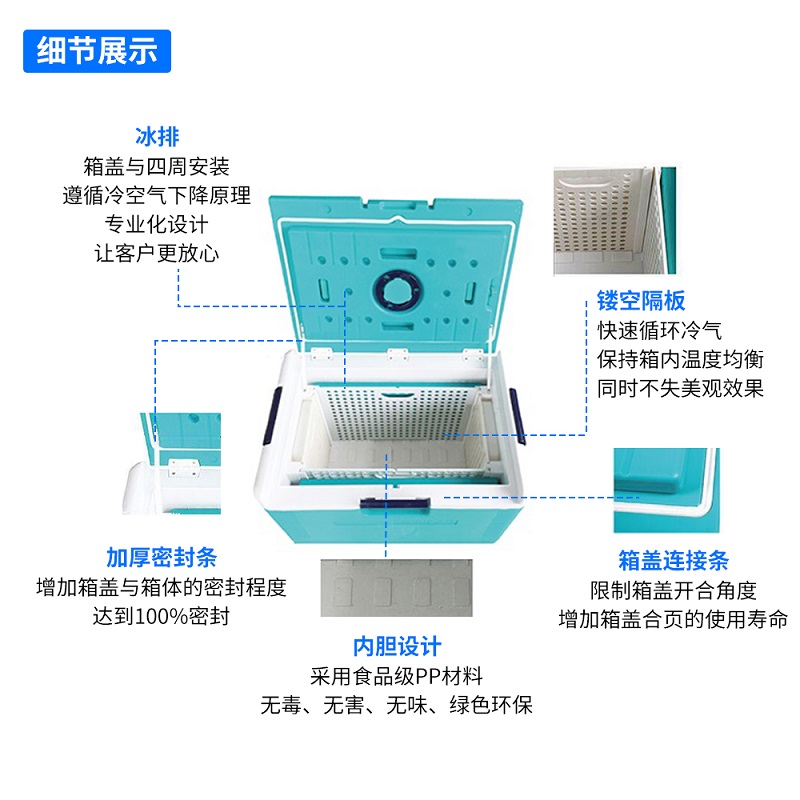

2.4 冷鏈保溫箱優勢
2.4.1 易運輸
保溫箱體型相對較小，不受空間限制，能夠極大限度地降低運輸成本。還具有“長時控溫”和“小巧輕便”兩大特點，保溫時效長，到達一些基礎設施相對落后的地區后，能夠很好地發揮其“移動小冷庫”的優勢，可通過各種交通工具運至目的地。
2.4.2 無線通信網絡
如果運輸服務的網絡不夠發達，還可選擇安裝GPRS數據卡。國內GPRS已實現全國覆蓋，只要能打電話的地方，便能夠使用GPRS實時上傳數據，保證工作人員在遠程監管保溫箱內的溫度，保障疫苗運輸的安全和高效。
2.4.3 操作簡單
冷鏈運輸保溫箱的使用可以總結為三個步驟：
第一步：保溫箱放置冷庫預冷30～60分鐘，打開溫濕度記錄儀看屏幕顯示是否到達冷藏溫度！
第二步：若用戶沒有冷庫，也可通過箱體內冰排制冷，拿出冷凍12小時后的冰排，常溫下制冷15~30分鐘，通過溫濕度記錄儀探頭測試冰排表面溫度，當溫濕度記錄儀屏幕上溫度達到符合要求的溫度2度以上后即可裝箱，要求多點測試，以確保冰排溫度精準！
第三步：放入隔離板或者錫箔紙，隔離冰排與藥品盒；關閉箱蓋后，將箱子放置常溫環境下15~30分鐘后，觀察記錄儀溫度，符合冷鏈標準后，即可裝車發貨！
2.4.4 多平臺遠程管理
冷鏈保溫箱溫濕度監測支持電腦PC端、APP移動端多種方式遠程查看/管理數據。
2.4.5 具有的自動告警方式
當超過保溫箱溫濕度的限值時,系統支持電話、短信、郵件等報警功能,及時通知管理人員。
2.4.6 系統支持設備實時定位
該系統可在云平臺設備管理中設置設備經緯度,當數據異 常或數據超限,用戶可根據經緯度定位,快捷找出設備異常的位置, 及時處理便于后期維護與管理。
三、冷鏈運輸介紹
2.1 冷鏈運輸簡介（1）

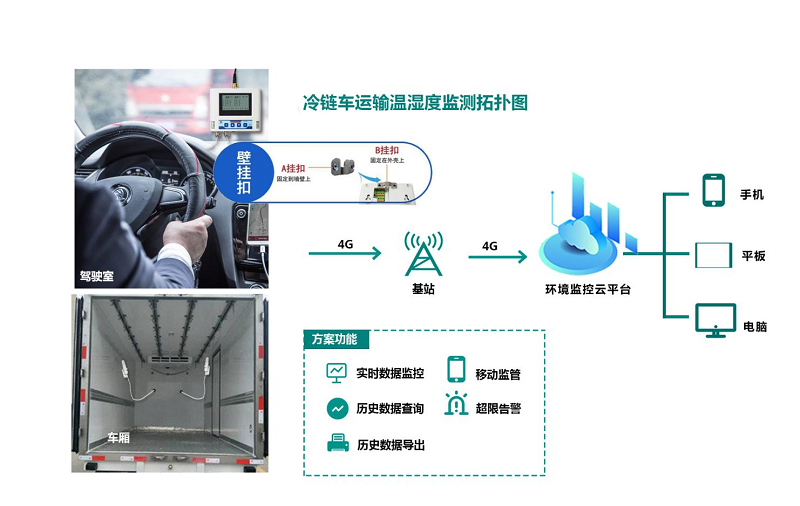

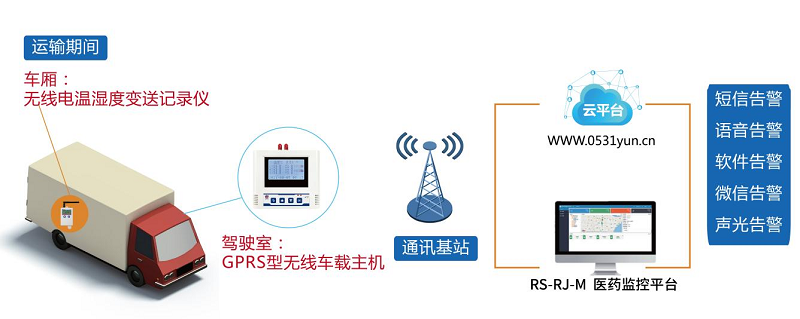

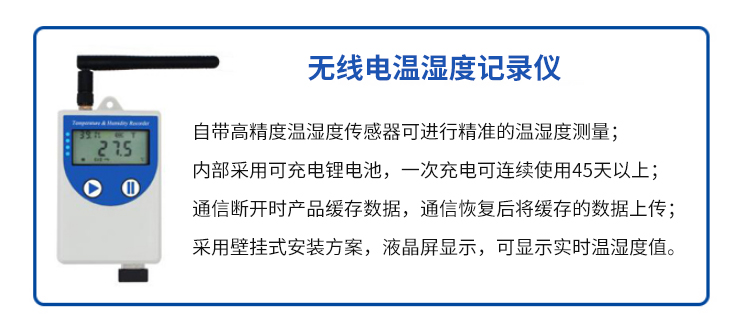

在物品運輸過程中使用的無線電溫濕度記錄儀,它是一款低功耗無線傳輸溫濕度測點 ,帶有液晶屏可實時顯示溫濕度數據。產品采用公司獨有的無線電技術上傳至主機,信號可輕松穿透車輛冷藏箱體,將數據上傳至駕駛室的主機上。

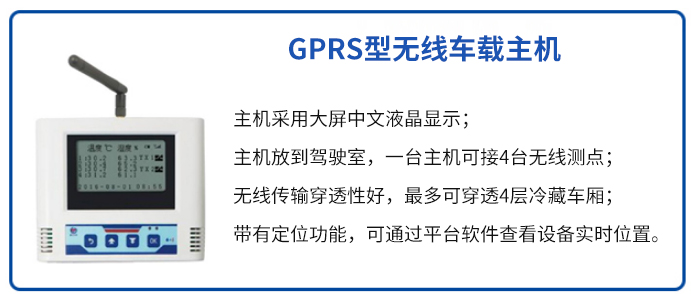

在運輸途中，駕駛室內的監管人員可通過無線車載主機液晶顯示屏實時查看藥品環境的溫濕度情況。 無線車載主機帶有定位功能,發貨方和收貨方都可通過平臺軟件查看設備實時位置,也可查看設備歷史運行軌跡。

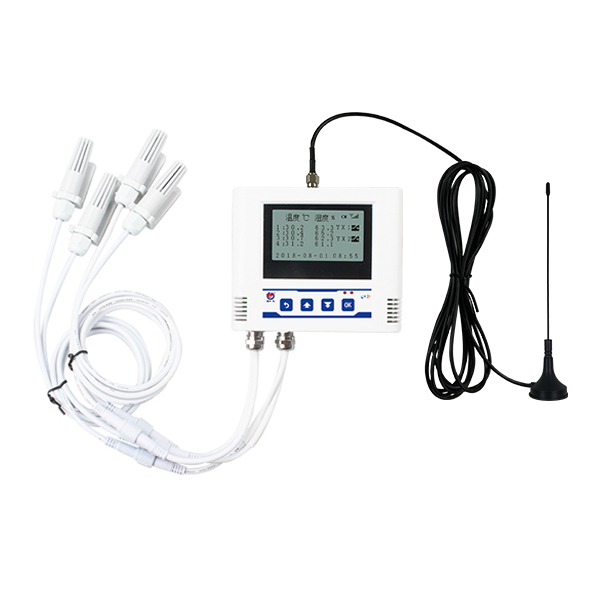

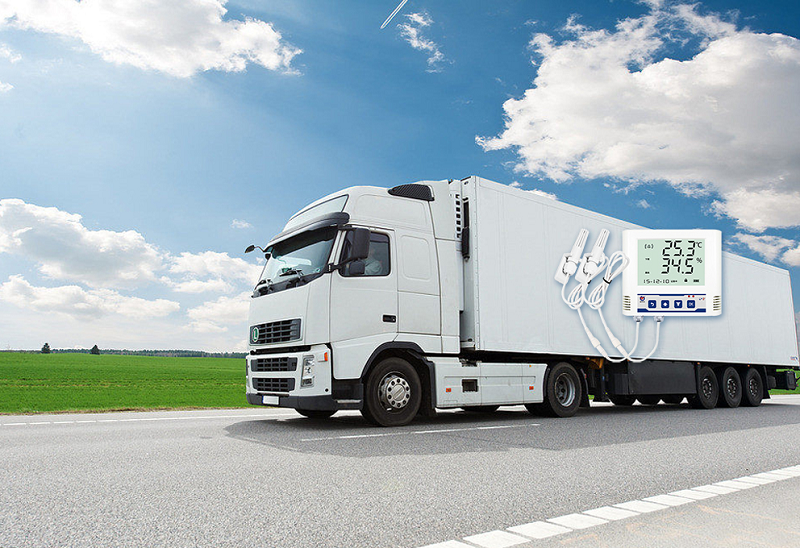

2.2 車載多探頭溫濕度記錄儀簡介（2）
車載多探頭溫濕度記錄儀，內置瑞士原裝溫濕度測量單元，具有優異的監測性能，測量精度高，抗干擾能力強，同時支持基站定位（默認）和GPS（選配）兩種定位方式，借助信息化、智能化技術，確保生鮮尤其是果疏、奶制品等產品在物流環節的安全性。
車載多探頭溫濕度記錄儀最多能夠同時采集4路溫濕度數據，實時監測車內不同存儲區域內的溫濕度環境。為適應冷鏈需要，該款溫濕度記錄儀探頭線默認長度為8米，如有特殊需要求，最遠可延長至30米，滿足不同冷鏈運輸設備需求。還可以采集2路開關量信號，可監測車門的開關狀態。
當車輛到達目的地后，司機能夠通過手機APP下載運輸過程的所有數據，并連接藍牙打印機將所有數據用小票打印出來，將數據小票與貨物一起交于收貨方，以供查驗。而且，同一輛冷藏車將貨物送達不同的目的地后，還可為多用戶提供全路段溫濕度數據單據。
4.1 概述
環境監控云平臺是我司旨在為用戶提供便捷的服務而專門]開發的網頁登錄平臺。云平臺部署于公網服務器，可方便的接入我司所有網絡型設備。客戶無需再自行架設服務器，省去了服務器的維護費用，無需具備公網IP或者域名解析服務。設備到現場后用戶無需再進行復雜的網絡設置，便可連接到云平臺，極大的節省了現場施工的時間。
公司云平臺免費，界面完全中性，支持多級權限訪問、支持客戶增添子賬號。客戶可憑賬號隨時隨地登錄，方便的查看自己的設備狀態、查詢數據記錄、下載打印數據等，還可以根據需要選擇短信報警、郵件報警等服務，平臺穩定可靠，已接入設備數量超過萬臺。
4.2 功能介紹
4.2.1 數據實時監控
平臺支持實時查看所氣體檢測數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

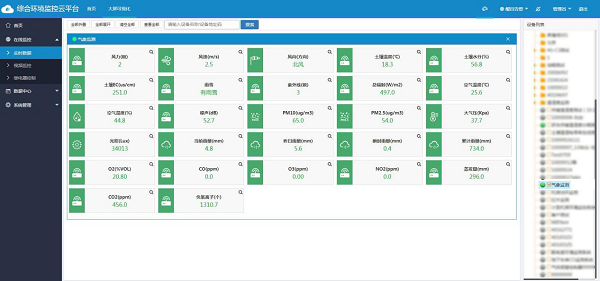

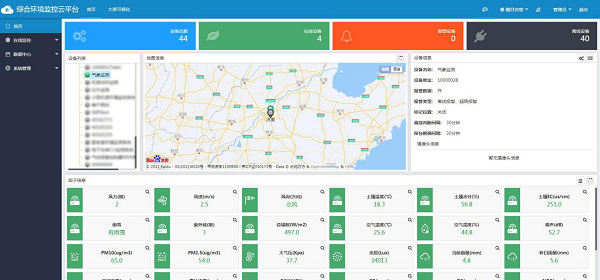

【首頁數據展示】
【列表展示】

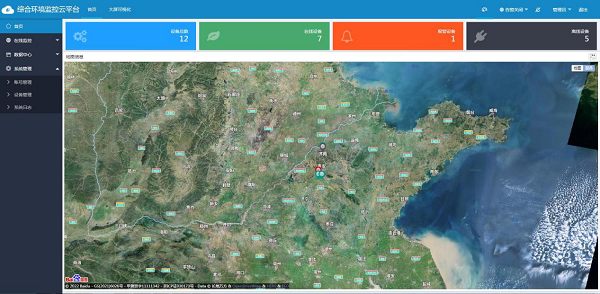

4.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。

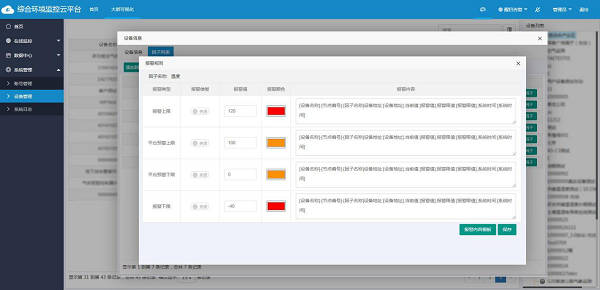

4.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

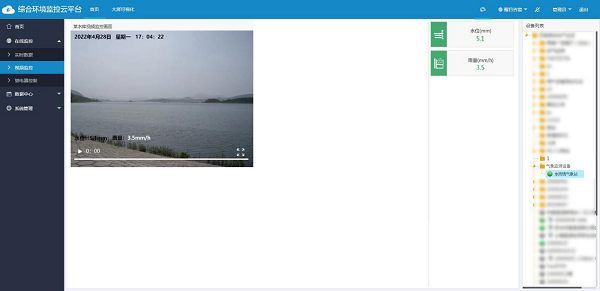

4.2.4 視頻監控
全面性的監管，實現水雨情監測站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
4.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

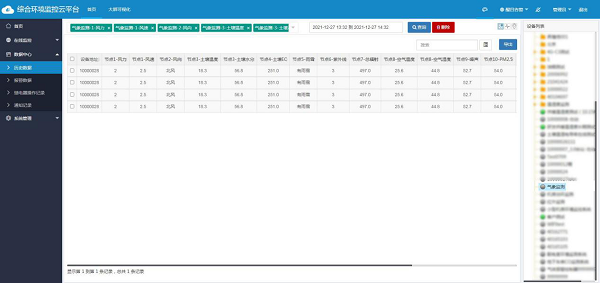

【歷史數據列表查看】

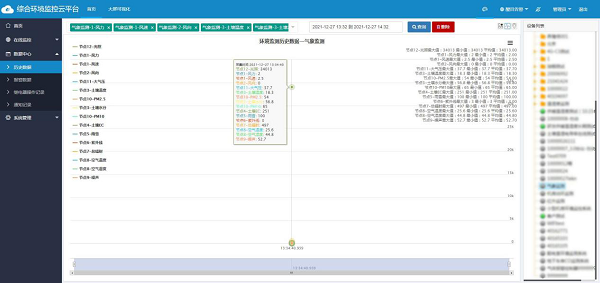

【歷史數據曲線查看】

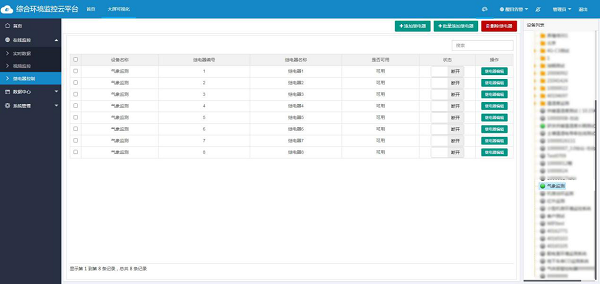

4.2.6 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。

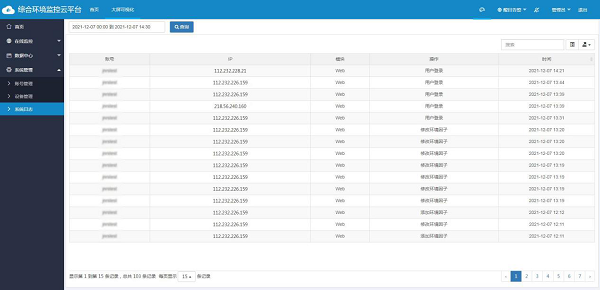

4.2.7 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
4.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。
【賬號管理】
4.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |

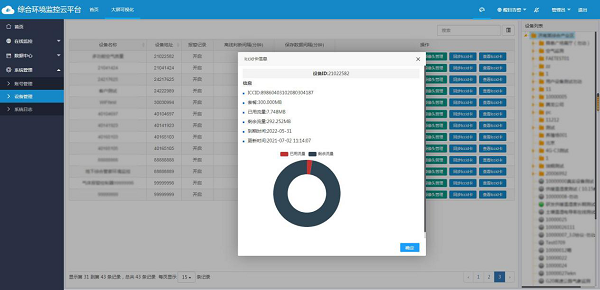

4.2.10流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。

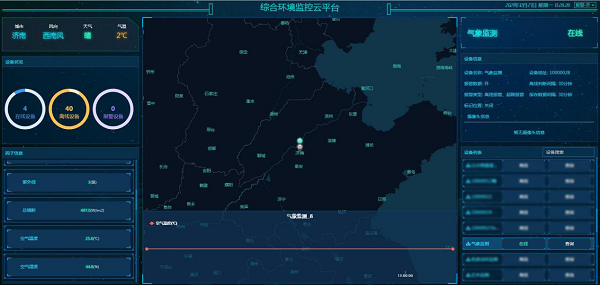

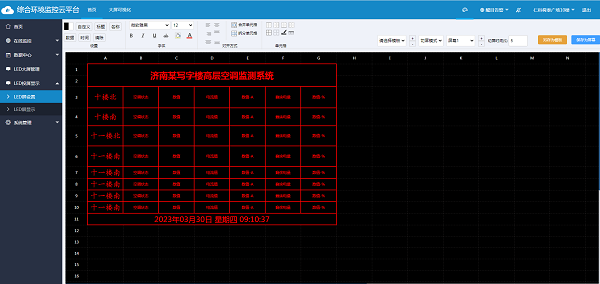

4.2.11大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現溫濕度等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。
4.2.12二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
4.2.13千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。

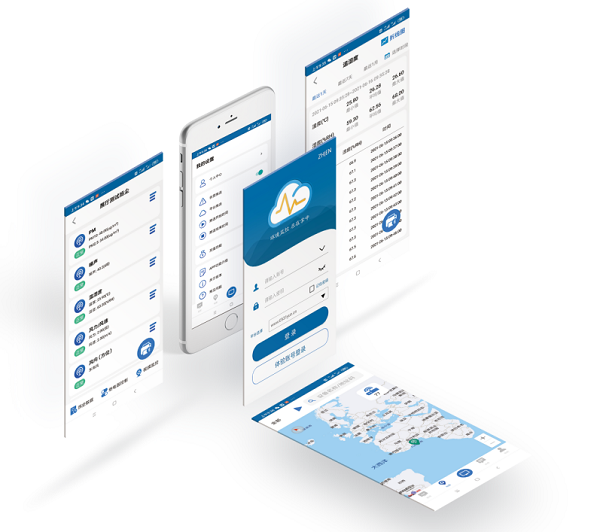

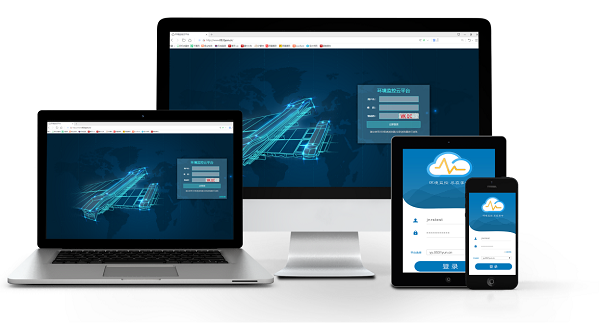

4.3手機APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測。可以通過賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
