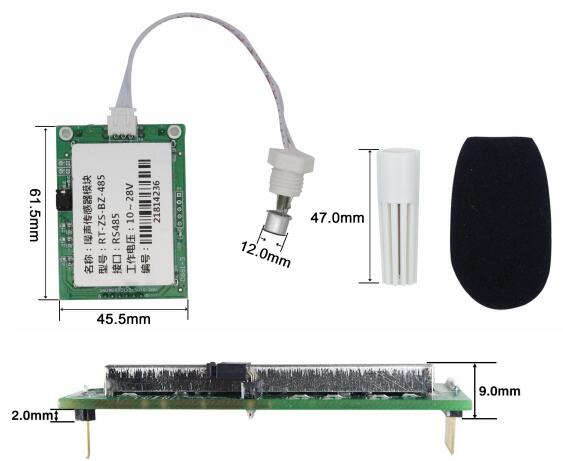

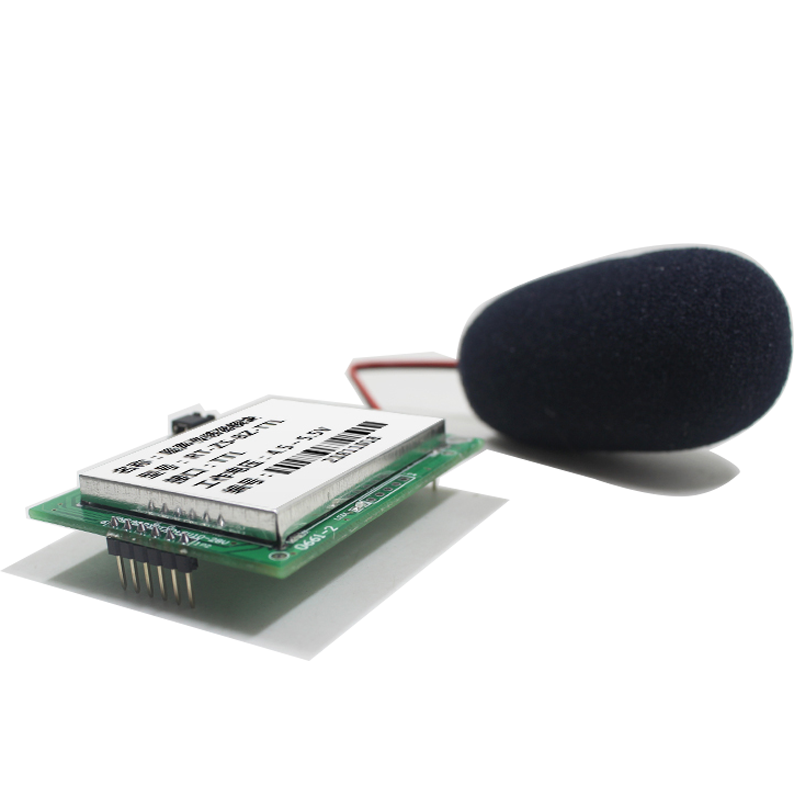

板載噪聲模塊 068

噪聲

具有慢速和快速測量兩種模式，滿足不同的客戶的要求；

PCB板載安裝方式，30~120dBA寬量程、20~12.5kHz寬頻率測量；

采用高性能預極化背極駐極體電容傳聲器，動態范圍寬、性能穩定；

供電電源4.5V~5.5VDC、10~28VDC可選，輸出接TTL或RS-485出廠可選。

內置25kΩ~50kΩ弱上拉電阻（典型值40kΩ）。

工作電壓	4.5~5.5V（默認） 10~28V（可選）
功耗	18.9mA@5V 31.0mA@12V 27.8mA@24V
變送器電路工作溫度	-20℃~+60℃，0%RH~90%RH（無結露）
輸出信號	UART（TTL）	輸出電壓：0~3.3V 輸入電壓：0~3.3V兼容5V
	RS-485	ModBus-RTU通信協議
	模擬量輸出	輸出電壓：0~3V對應30~120dB
I/O數字邏輯特性	I/O輸入高電平電壓	0~1V
	I/O輸入低電平電壓	2.3~3.3V
	I/O輸出高電平電壓	2.9~3.3V
	I/O輸出低電平電壓	0~0.4V
UART或RS-485通信參數	9600 N 8 1
測量范圍	30dB~130dB
頻率計權	A計權
頻率響應范圍	20Hz~12.5kHz
響應時間	快速模式		500ms
	慢速模式	1.5s
穩定性	使用周期內小于2%
參考校準點	94dB及114dB校準，基準聲壓20uPa,頻率1kHz
噪聲精度	±0.5dB（在參考音準，94dB@1kHz）
防塵罩影響	在50~115dB范圍內影響≤0.5dB 量程內其他范圍內影響≤0.7dB
工作環境	空氣溫度：-20~+60℃ 靜壓：65kPa~106kPa 周圍無強烈的機械振動、沖擊、強電磁場和腐蝕性氣體存在

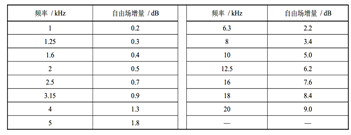

聲壓響應與自由場響應的調整數據	通過聲校準器產生的聲壓響應或用靜電激勵器產生的模擬聲壓響應，可通過下表的調整數據得到等效的自由場響應。

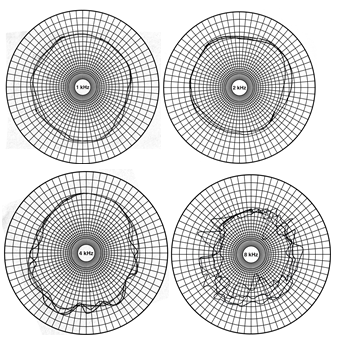

模塊在1kHz、2kHz、4kHz、8kHz的指向性
駐極體參數
自由場靈敏度	約為8mV/Pa(自由場靈敏度級為-42 dB，以1V為參考)
駐極體極頭電容量	約為15pF

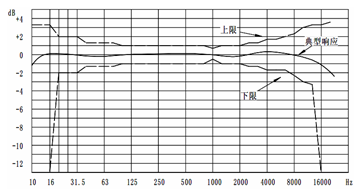

典型頻率響應
